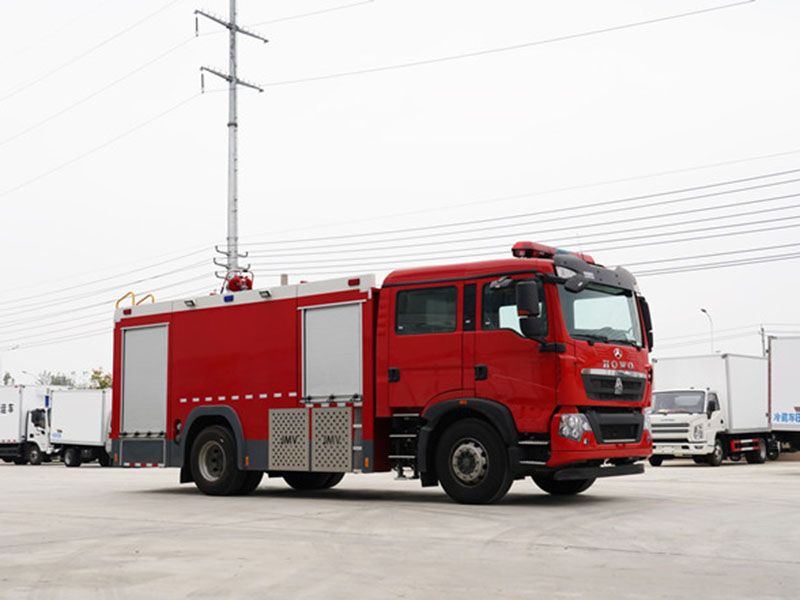

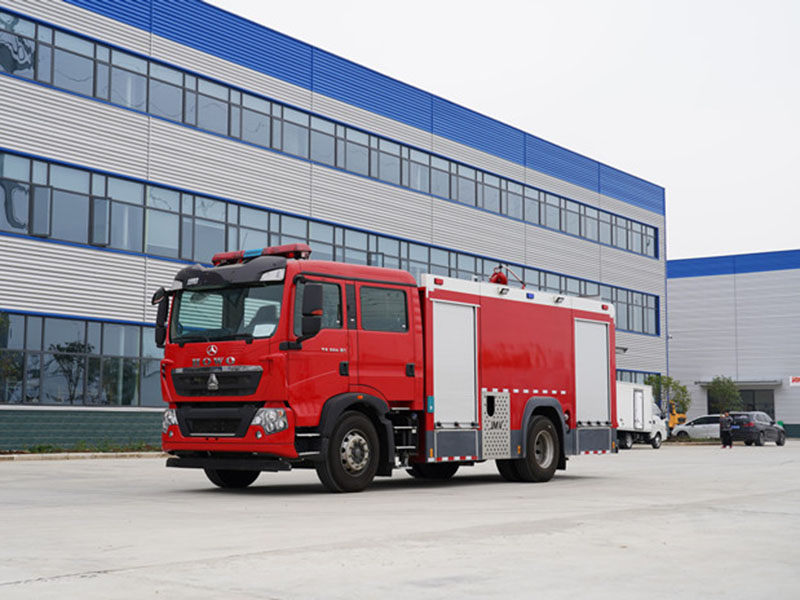

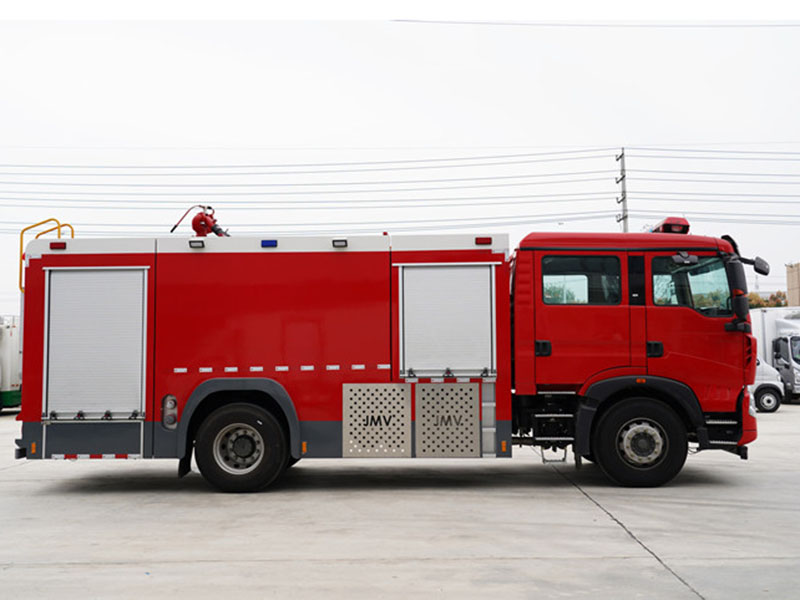

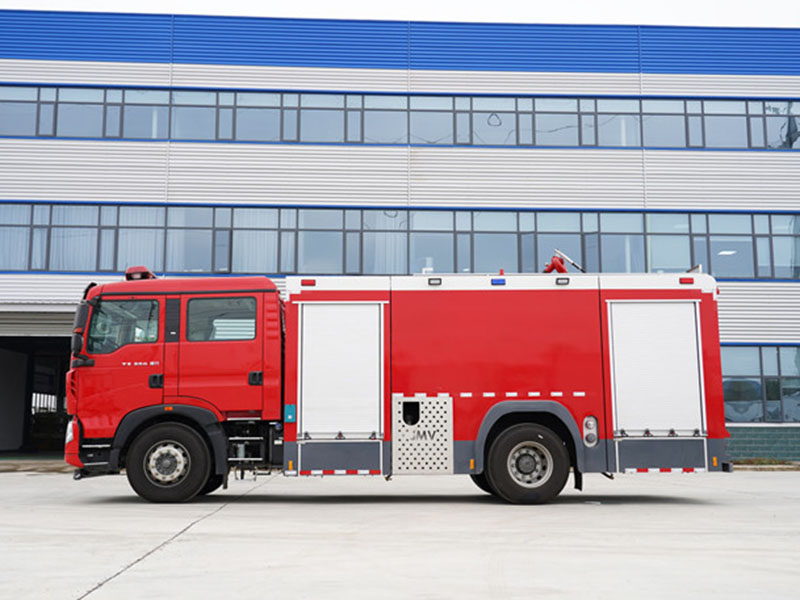

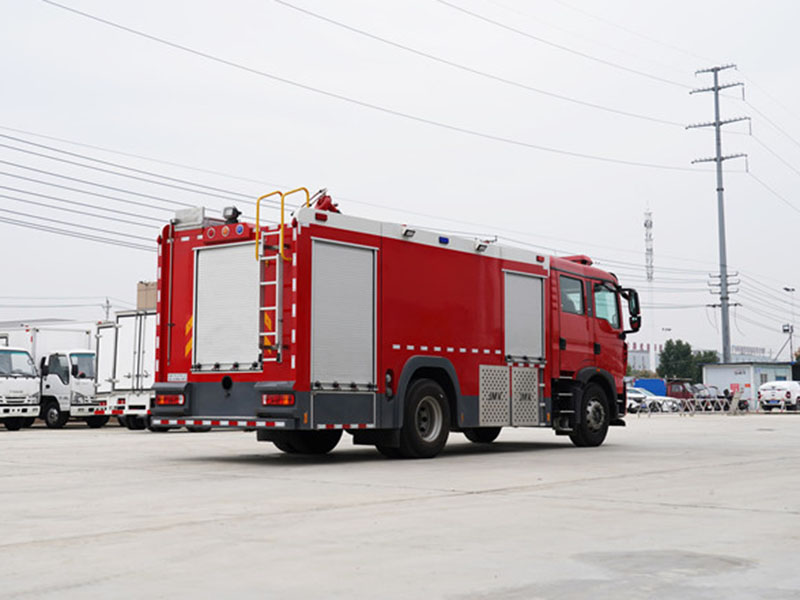

整車參數

外廓尺寸：8690×2520×3550

總質量：19200kg

載液量：8000L

消防泵額定流量：60L/s  1.0MPa

消防炮額定流量：48L/s  1.0MPa

消防炮射程：≥70m（水）

接近角/離去角：18°/10°

一、  底  盤

型    號：ZZ5207TXFV471GF5

驅動型式：4×2

軸    距：4700mm

**車速：100km/h

發動機型號：MC07H.35-60 (國六)（柴油）

功    率：257kW

二、  駕乘室

結     構：平頭、四開門雙排駕駛室

座位設置：前排2人(含駕駛員)，后排4人

設    備：除原車設備外，加裝有100W**報器、回轉**開關、取力器**開關及指示燈。

三、  容  罐

容    量：水:8000kg

材    質：水罐為優質碳鋼板，經高科技防腐處理

結    構：鋼板焊接式，內設防蕩板

設    備：21個人口孔，帶有快速鎖緊及開啟裝置

2 1個溢流裝置

21個液位指示器

21個排污口，手動閥**

技術要求：符合GA39的有關規定

四、  消防泵及管路系統

型　  號：CB10/60常壓消防泵（上海茸申）

流    量：60L/s

壓    力：1.0Mpa

**吸深：7m

引水時間：≤50s

安裝形式：后置式

v 管路系統

外進水管路：泵后側有1個外進水口，其管徑Φ150mm，接外吸管，內扣

接口（悶蓋密封）；吸水管Φ150×4m(2根)。

內進水管路：1個Φ150mm的后進水，由罐體進入消防泵，裝1只Φ150mm

蝶閥，連接液罐與水泵。

出水管路：※ 2個Φ80mm球閥和2個Φ65mm球閥**的常壓出水口；

※ 1個Φ100mm的炮管路，采用Φ100mm撓性接頭，并用球閥   **。

注水管路：※ 1個Φ76mm的內注水管路，可通過水泵直接向罐內注水；

※兩側各有1個外注水口。

放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

五、取力器

型     號： 全功率取力器

操     作： 電磁閥**,駕駛室儀表板上裝有取力器工作指示燈及開關

潤滑方式： 飛濺式油潤滑

六、  消防炮

型    號  PL8-48型消防炮（成都威斯特消防炮）

流    量：48L/s

發泡倍數：≥6

射    程：水≥70m

壓    力：1.0Mpa

回轉角度：水平≥360°，俯仰-30°～70°

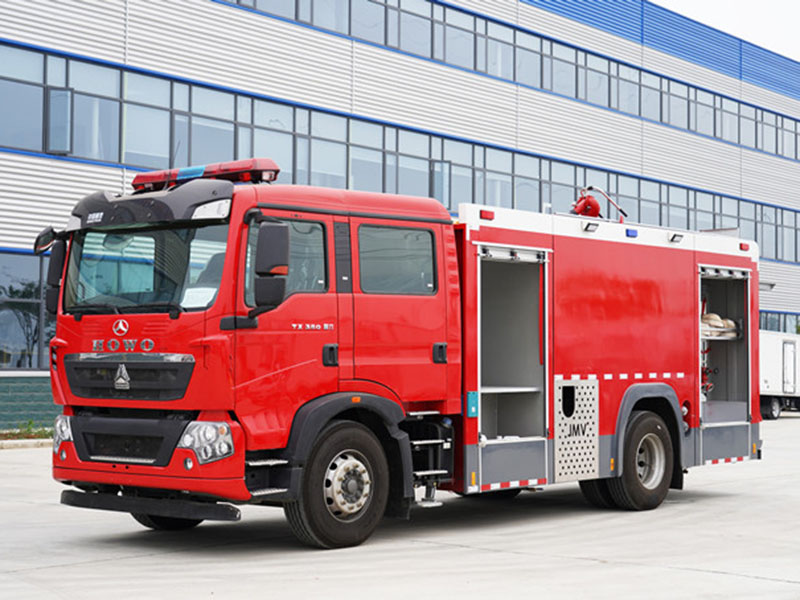

七、  器材箱及泵房

材    質：骨架為優質型鋼

結    構：器材箱內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。

開    門：器材箱左右后三側均有鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

v  按戰斗編成和戰斗展開設計器材集成；

v  按人體工程學原理設計各種器材托架；

v  按使用邏輯關系和使用頻率放置器材；

v  站在地面或踏板上2個動作內取用任何器材。

器材布置特點

v  可選配備鋁合金抽屜、水平旋轉托板、翻轉器材豎托架、使各種器材放置合理，空間利用率>80%。

v  使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。

八、 翻轉踏板

材    質: 優質Q23**鋼材；蒙皮為花紋鋁板。

結    構：采用彈簧和門止口雙重鎖定，安全可靠。

九、 電器系統

牌照燈座：符合GB4785的規定，滿足牌照照明需要。

駕駛室頂部：配備長排豪華**,**報器功率為100W；**報器、**

燈、爆閃燈電路為**式附加電路，**器安裝在駕駛室內。

安全標志燈：下部?jī)蓚?cè)各安裝4具側標志燈，兩側各一只轉向燈，配有示廓燈。

十、 總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合GB7956《消防車性能要求及試驗方法》的規定；

3、 液罐質量符合GA39的規定;

4、 整車外觀美觀大方,平整度符合GA39的規定;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。
