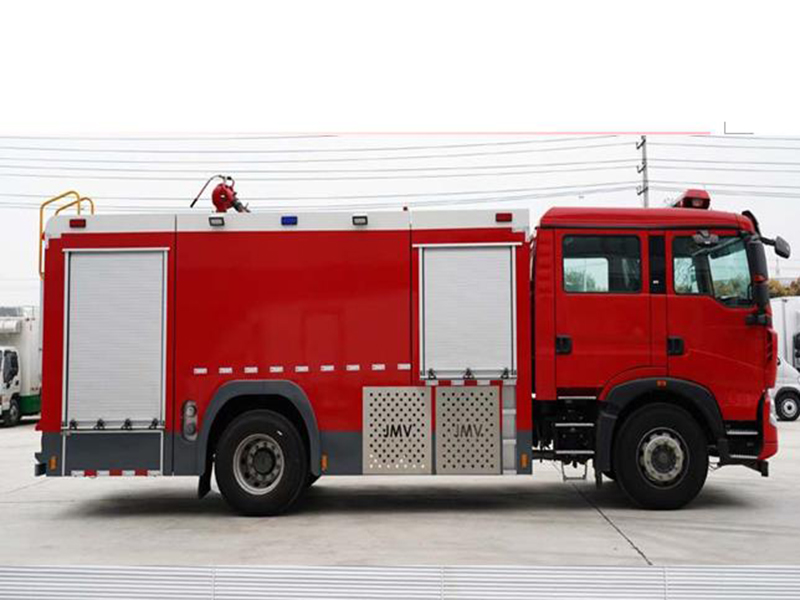

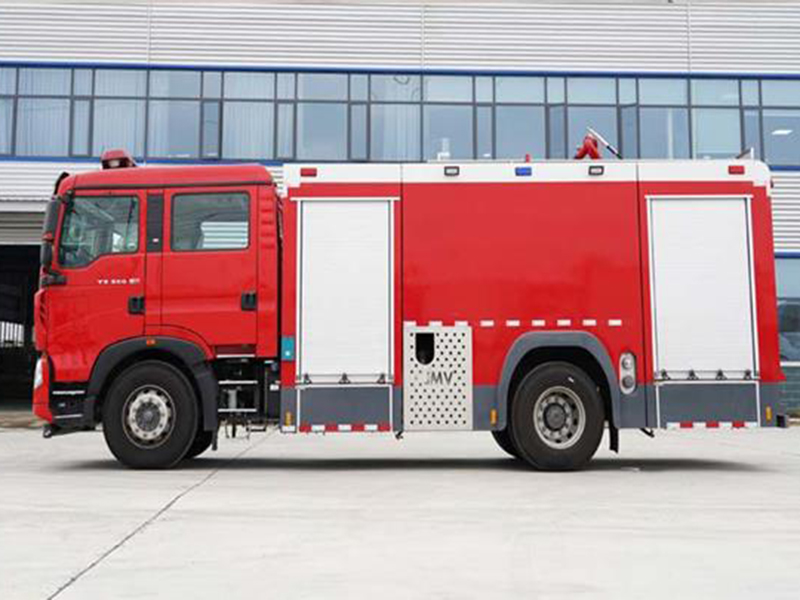

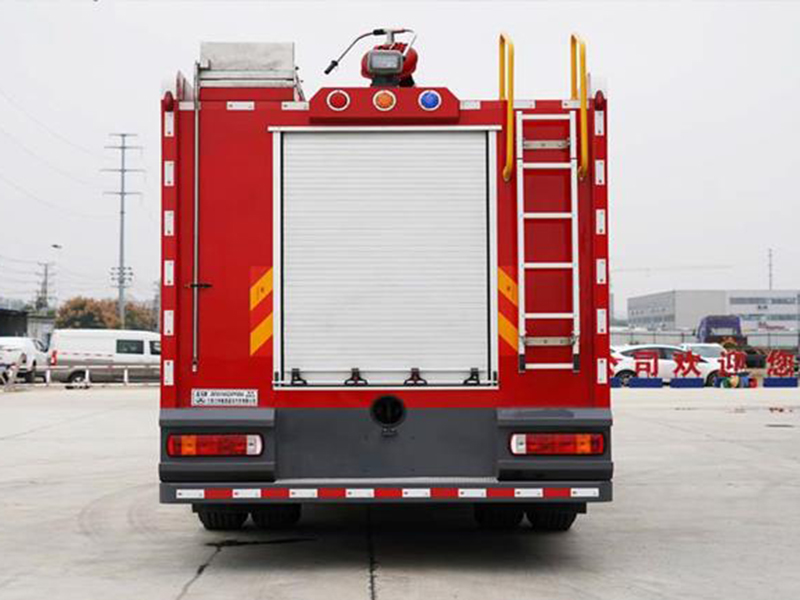

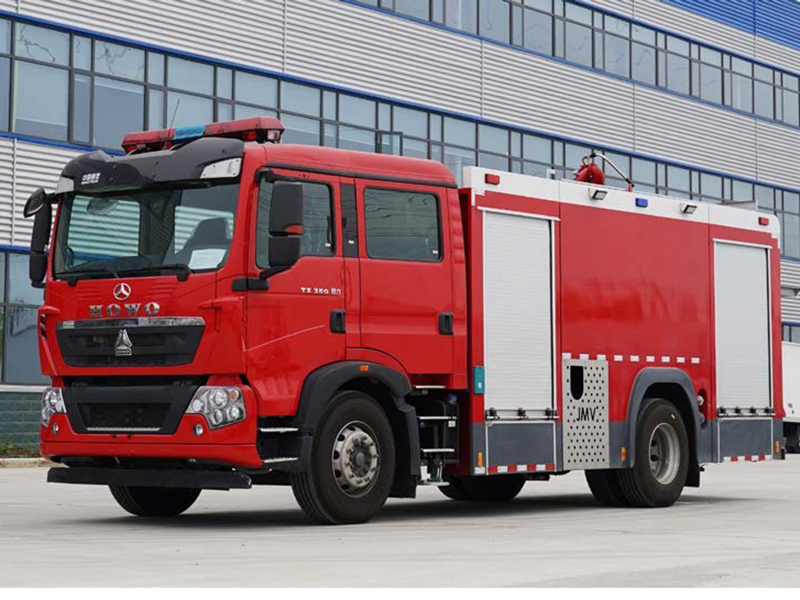

一、整車參數

外廓尺寸：8890×2540×3580總質量：19300kg

載液量：8000L

消防泵額定流量：60L/s  1.0MPa 消防炮額定流量：48L/s             1.0MPa 消防炮射程：≥60m（混合液） 接近角/離去角：15°/9°

二、底   盤

型    號：ZZ5207TXFV471GF5

驅動型式：4×2 軸  距：4700mm

**車速：100km/h

發動機型號：MC07H.35-60 (國六)（柴油） 功    率：257kW

三、駕乘室

結    構：平頭、四開門雙排駕駛室

座位設置：前排 2 人(含駕駛員)，后排 4 人

設    備：除原車設備外，加裝有 100W **報器、回轉**開關、取力器**開關及指示燈。

四、容   罐

容    量：水:5900kg ,泡沫：2100kg

材    質：水罐為優質碳鋼板，經高科技防腐處理 結  構：鋼板焊接式，內設防蕩板

設    備：2 2 個人口孔，帶有快速鎖緊及開啟裝置

2 2 個溢流裝置

2 2 個液位指示器

2 2 個排污口，手動閥**技術要求：符合 GA39 的有關規定

五、消防泵及管路系統

型    號：CB10/60 常壓消防泵（上海茸申）流 量：60L/s

壓    力：1.0Mpa**吸深：7m

引水時間：≤50s 安裝形式：后置式

泡沫比例混合器：PH48

v 管道系統

外進水管路：泵后側有 1 個外進水口，其管徑 Φ150mm，接外吸管，內扣接口（悶蓋密封）；吸水管 Φ150×4m(2 根)。

內進水管路：1 個 Φ150mm的后進水，由罐體進入消防泵，裝 1 只 Φ150mm

蝶閥，連接液罐與水泵。

出水和注水管路：

2  2 個 Φ80mm 球閥和2 個 Φ65mm 球閥**的常壓出水口；

2  1 個 Φ89mm 的炮管路，采用 Φ89mm 撓性接頭，并用球閥**。

2  1 個 Φ76mm 的內注水管路，可通過水泵直接向罐內注水；

2  兩側各設有 1 個 DN80、1 個 DN65 外注水口。

放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

六、取力器

型    號：全功率取力器

操    作： 電磁閥**,駕駛室儀表板上裝有取力器工作指示燈及開關

潤滑方式： 飛濺式油潤滑

七、消防炮

型    號  PL8-48 型消防炮（成都威斯特消防炮）

流    量：48L/s

射    程：混合液≥60m 壓  力：1.0Mpa

回轉角度：水平≥360°，俯仰-35°～75°

八、器材箱及泵房

材    質：骨架為優質型鋼

結    構：器材箱內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。 開  門：器材箱左右后三側均有鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

v  按戰斗編成和戰斗展開設計器材集成；

v  按人體工程學原理設計各種器材托架；

v  按使用邏輯關系和使用頻率放置器材；

v  站在地面或踏板上 2 個動作內取用任何器材。

器材布置特點

v  可選配備鋁合金抽屜、水平旋轉托板、翻轉器材豎托架、使各種器材放置合理，空間利用率>80%。

v  使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。

九、翻轉踏板

材    質: 優質 Q23** 鋼材；蒙皮為花紋鋁板。

結    構：采用彈簧和門止口雙重鎖定，安全可靠。

十、電器系統

牌照燈座：符合 GB4785 的規定，滿足牌照照明需要。

駕駛室頂部：配備長排豪華**,**報器功率為 100W；**報器、**

燈、爆閃燈電路為**式附加電路，**器安裝在駕駛室內。

安全標志燈：下部兩側各安裝 4 具側標志燈，兩側各一只轉向燈，配有示廓燈。

十一、總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956《消防車性能要求及試驗方法》的規定；

3、 液罐質量符合 GA39的規定;

4、 整車外觀美觀大方,平整度符合 GA39的規定;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。

60 泵、80 泵標準器材配備表

泡沫消防車（其它器材同上）另外加配
